S18G36视频拼接处理器
S18G36视频拼接处理器
S18G36视频拼接处理器
S18G36视频拼接处理器

S18G36视频拼接处理器

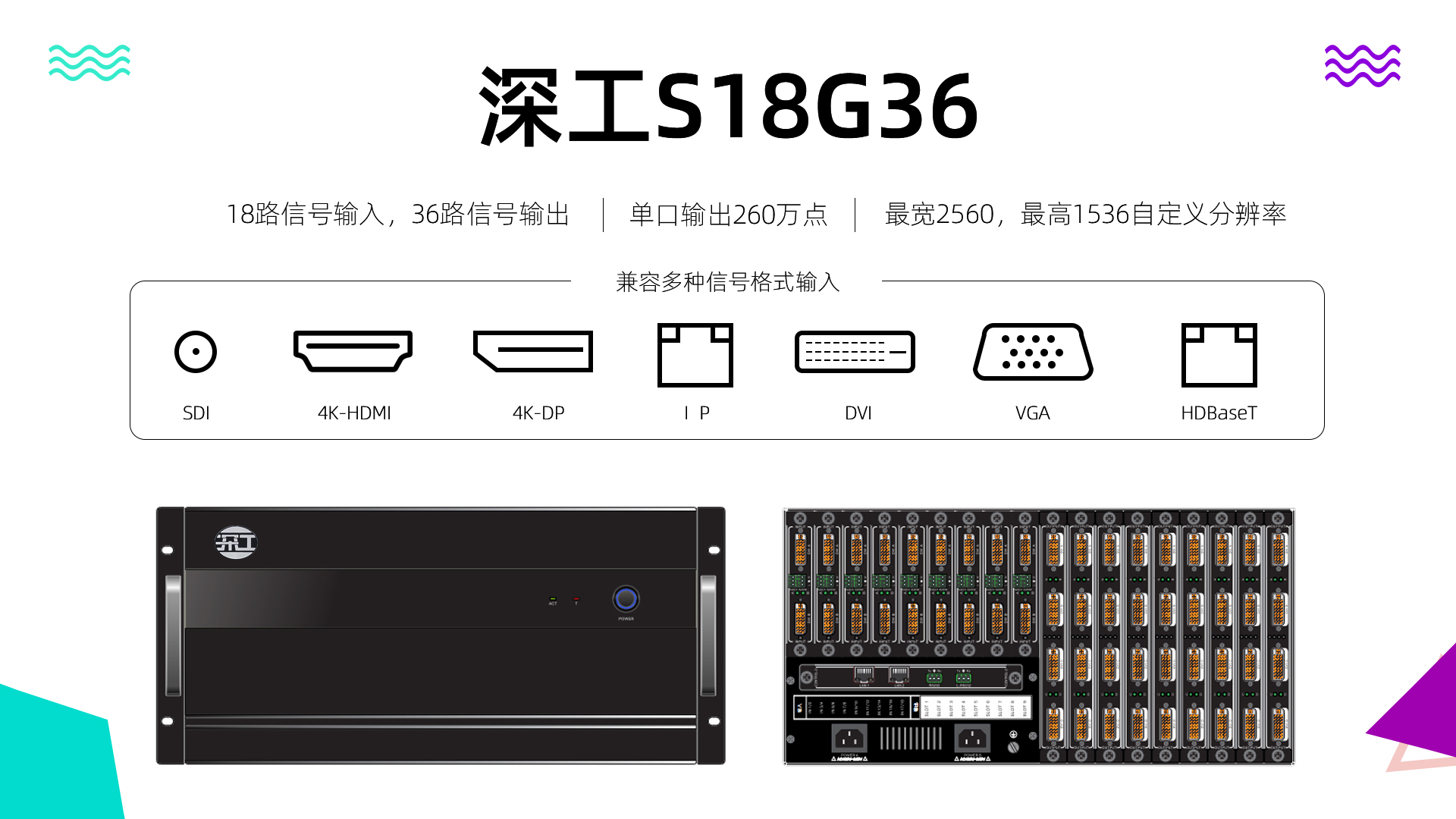

18路信号输入,36路信号输出

☆ 兼容多种信号格式输入:4K-HDMI,4K-DP;HDBaseT, HDMI, DVI, VGA, SDI,IP.
☆ 可选配输入/输出板卡
☆ 支持自定义分辨率,Z宽2560;Z高1536
☆ 支持窗口锁定功能
☆ Z高单个端口支持260万像素点
☆ 输出画面任意拼接显示

产品概述

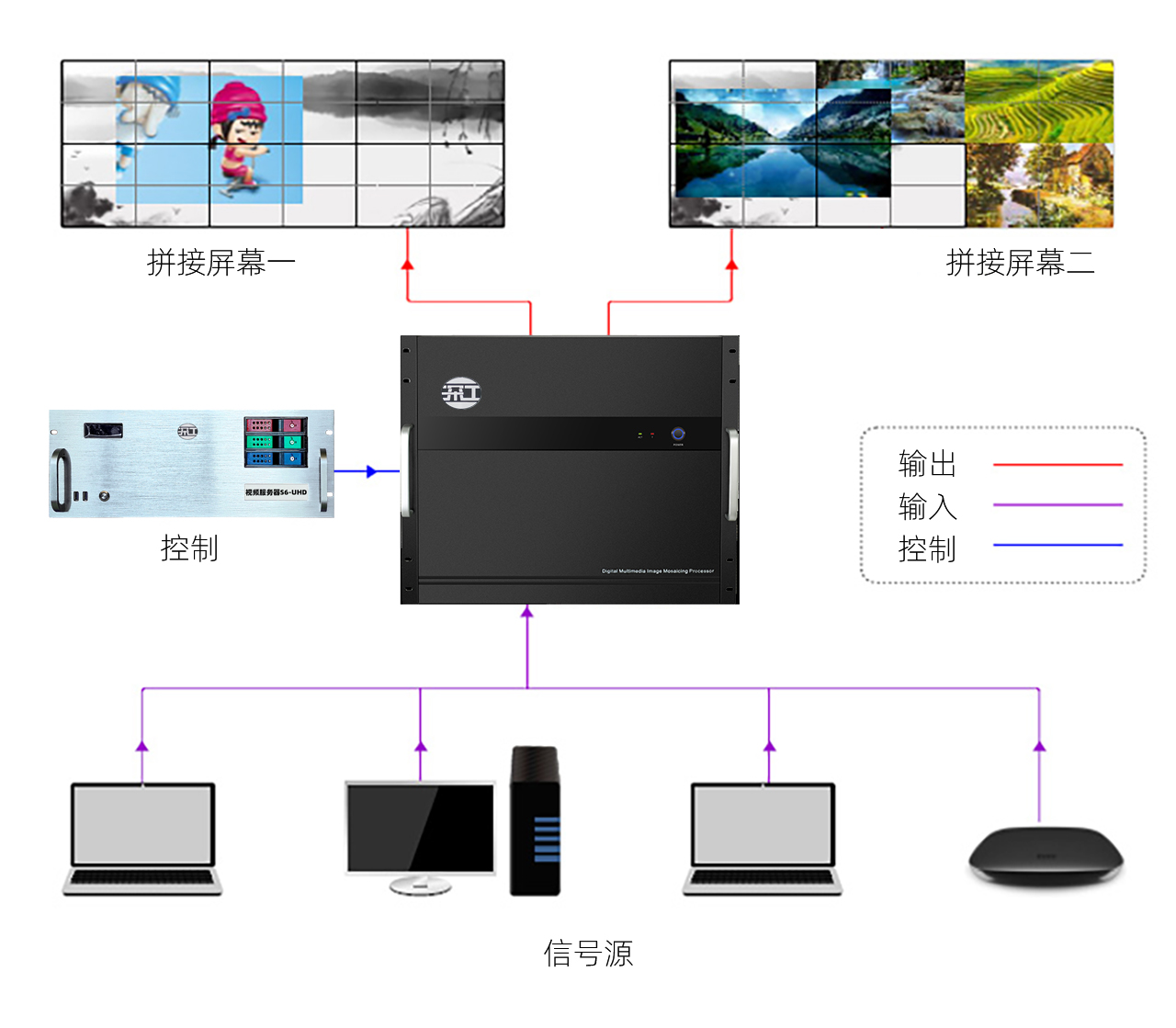

深工S18G36作为拼接处理器家族中的一种专业处理器,采用单卡2路输入、单卡4路输出的插卡式设计方案,用户可根据现在实际需要进行板卡配置。支持HDMI、DVI、VGA、HDBT、SDI、流媒体卡等板卡。
  • 产品详情


控制部件
RS232控制
3-PIN凤凰头接口,串口控制协议
TCP/IP控制
RJ45接口,TCP/IP控制协议
机箱结构
18路固定输入通道的卡槽;36路固定输出通道的卡槽。
电源
100V~240V AC,50/60Hz
工作温度
0℃~+50℃
相对湿度
10%~90%
机箱尺寸(不包含挂耳)
5U标准机箱
输入卡(B1704I)
输入信号
2路DVI信号
输入连接器
DVI-I母端口
输出卡(B1806O)
输出信号
4路DVI信号
输出连接器
DVI-I母端口
Z大功耗
5W
视频信号
支持HDMI1.3/1.4和HDCP1.4
输出分辨率
Z高支持260万点
输出色深
8bit
工作温度
0℃~+50℃
相对湿度
10%~90%
电源
主机供电
