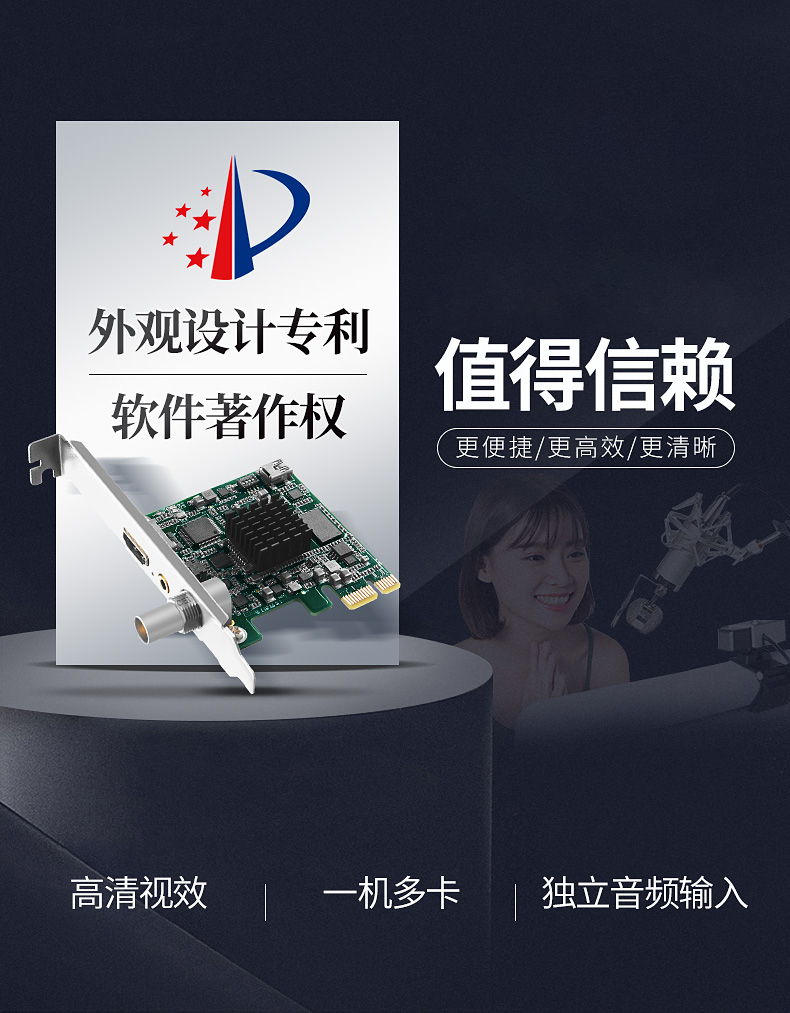

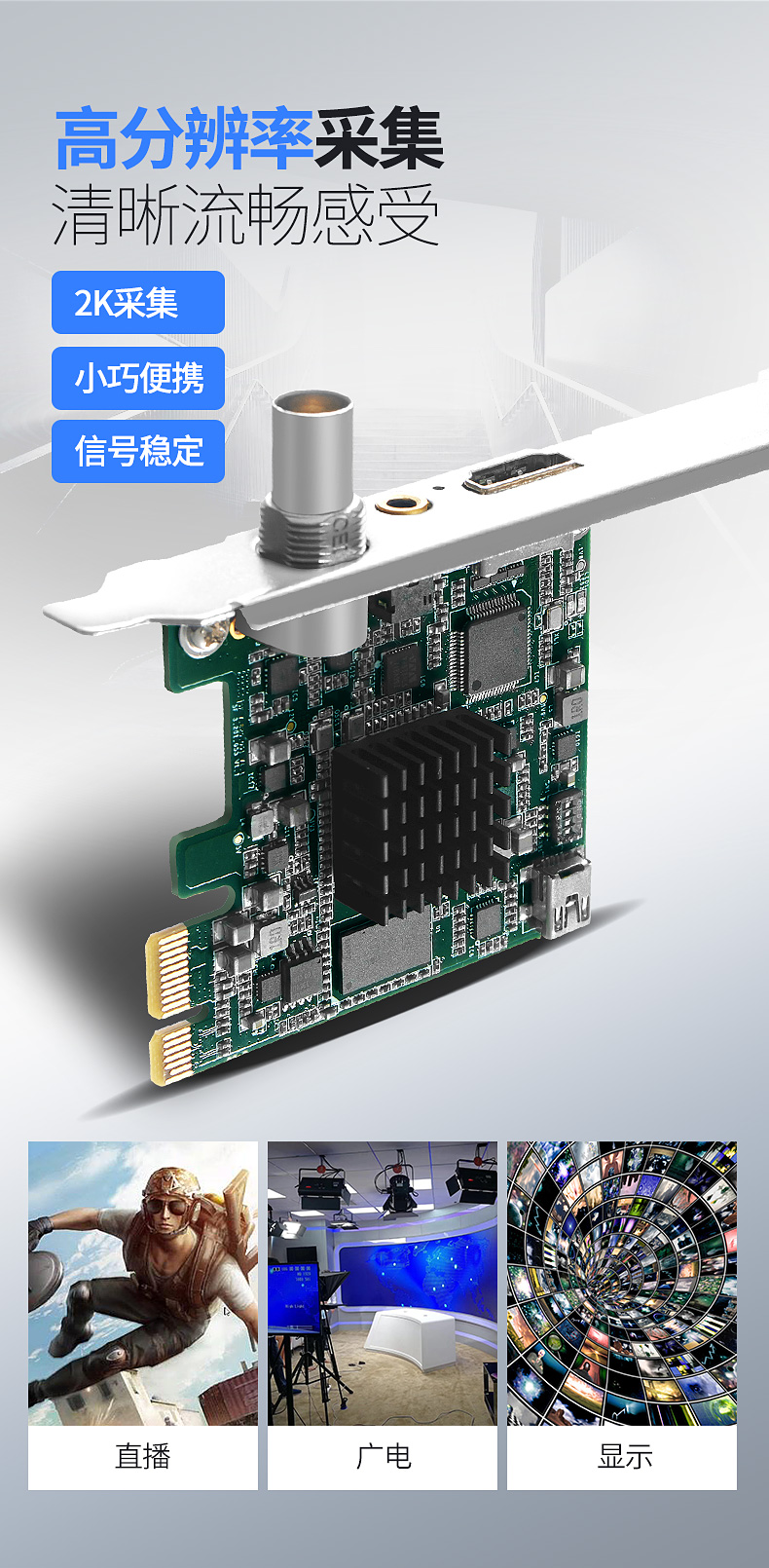

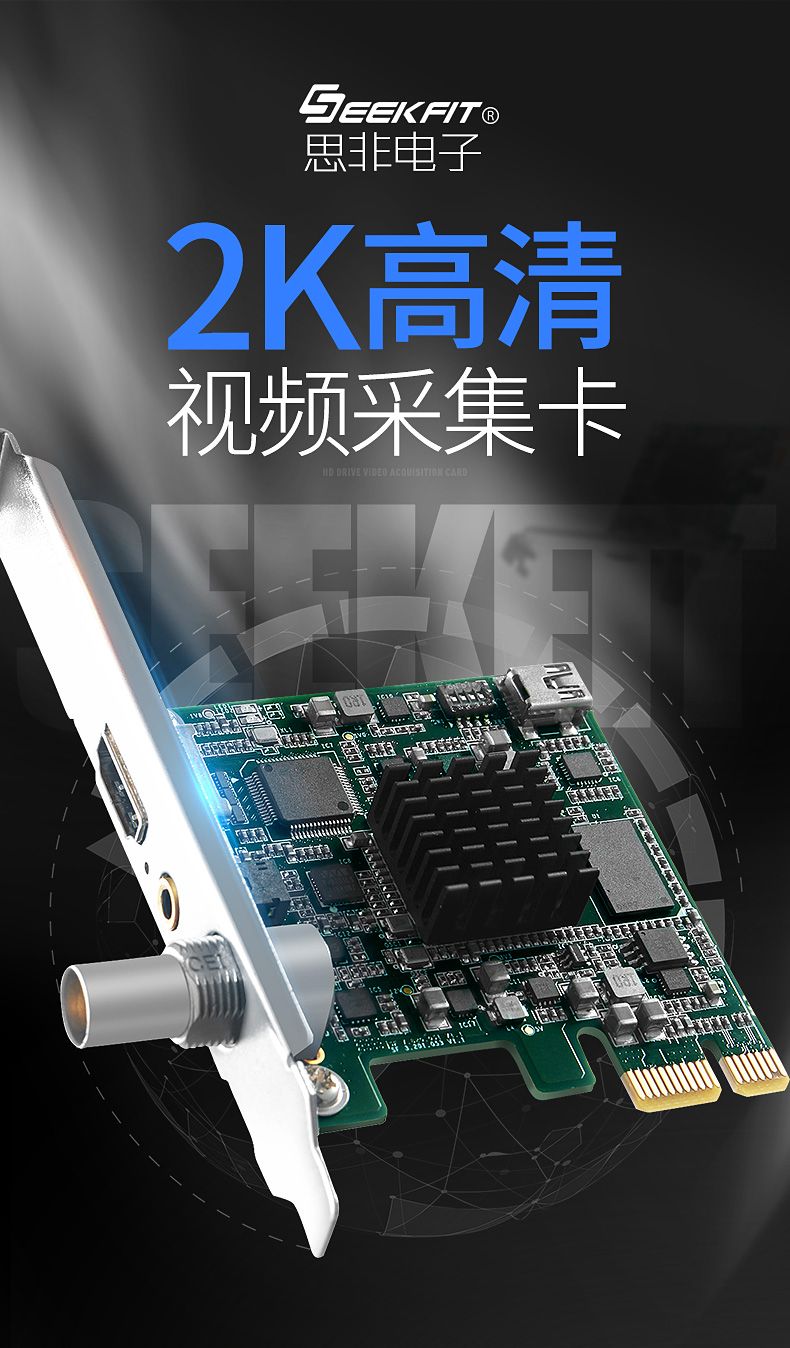

PCIE 高清视频采集卡

★HDMI 输入,音频嵌入;
★3G SDI 输入,音频嵌入;

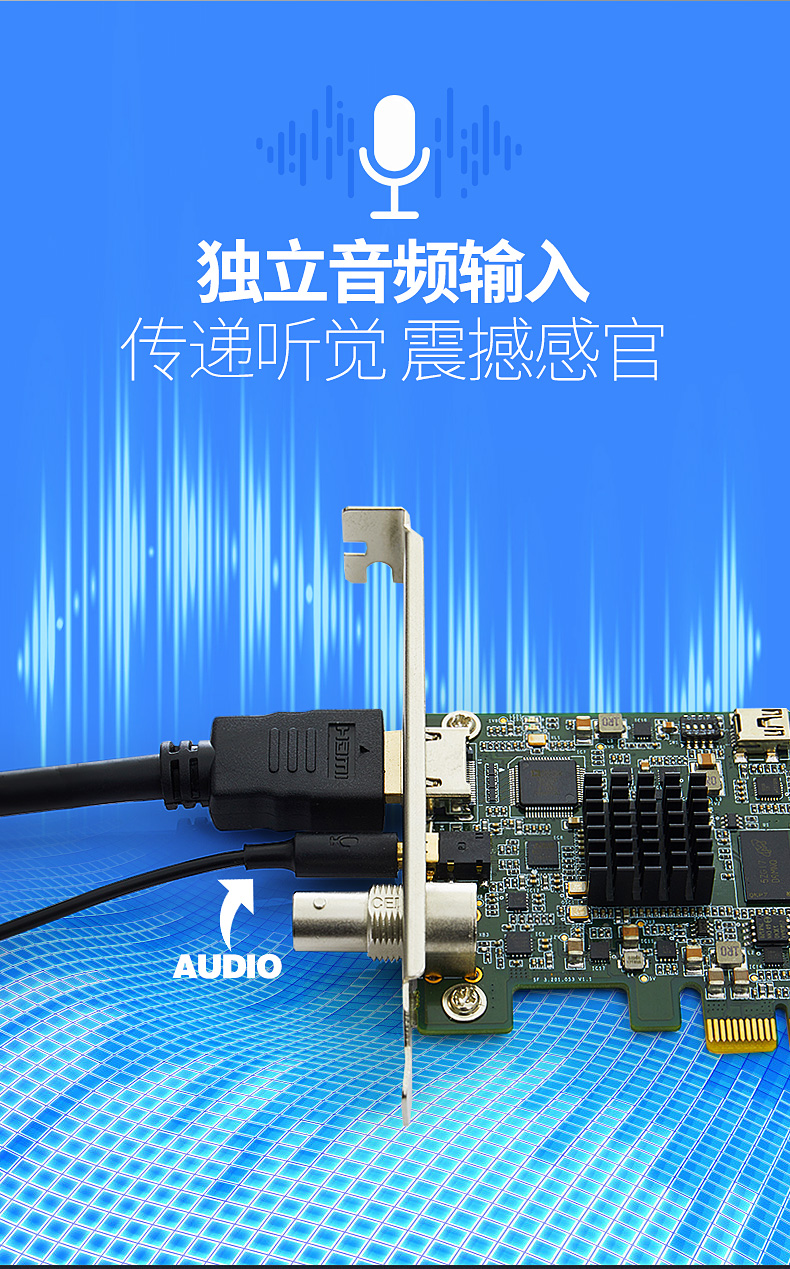

★模拟音频输入;
★采集:1080p60,录制:1080p60;
★PCIe x1,Gen2;

产品概述

支持输入信号源自动检测、自动切换,输入信号格式自动检测,亮度、,对比度、色度、饱和度调整隔行视频图像去交织,消除锯齿,支持画面翻转、镜像,画面裁剪同时输出多个,可以独立设置的视频流输出视频的色彩空间、分辨率、帧率可设置。

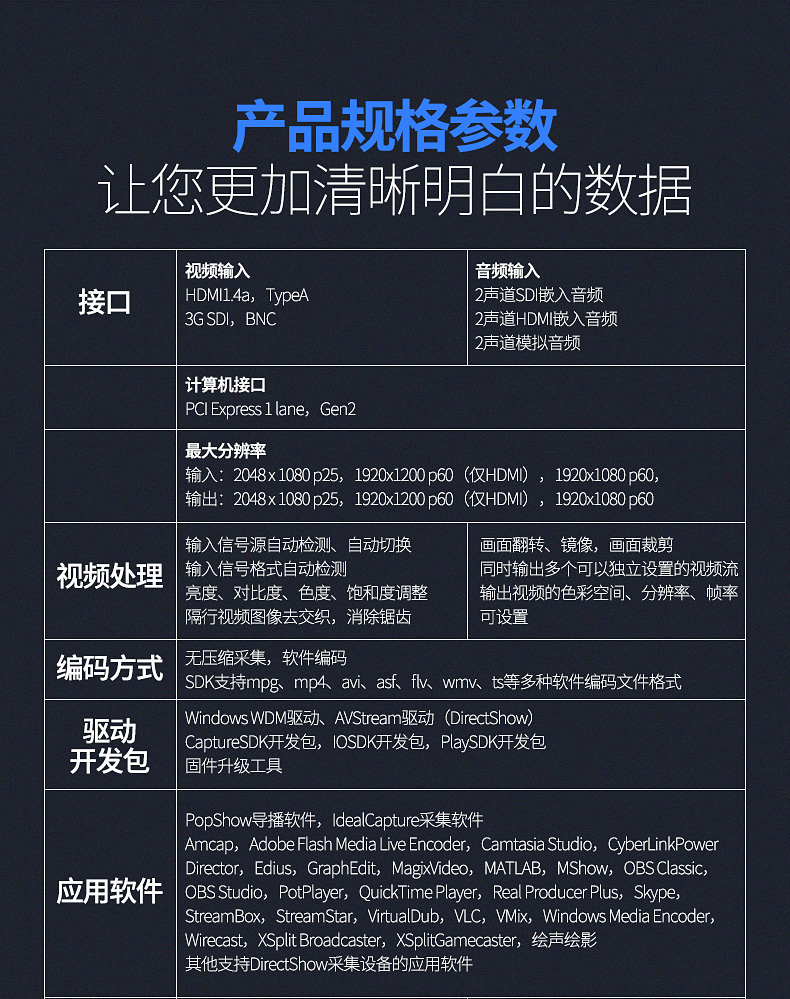

  • 产品详情

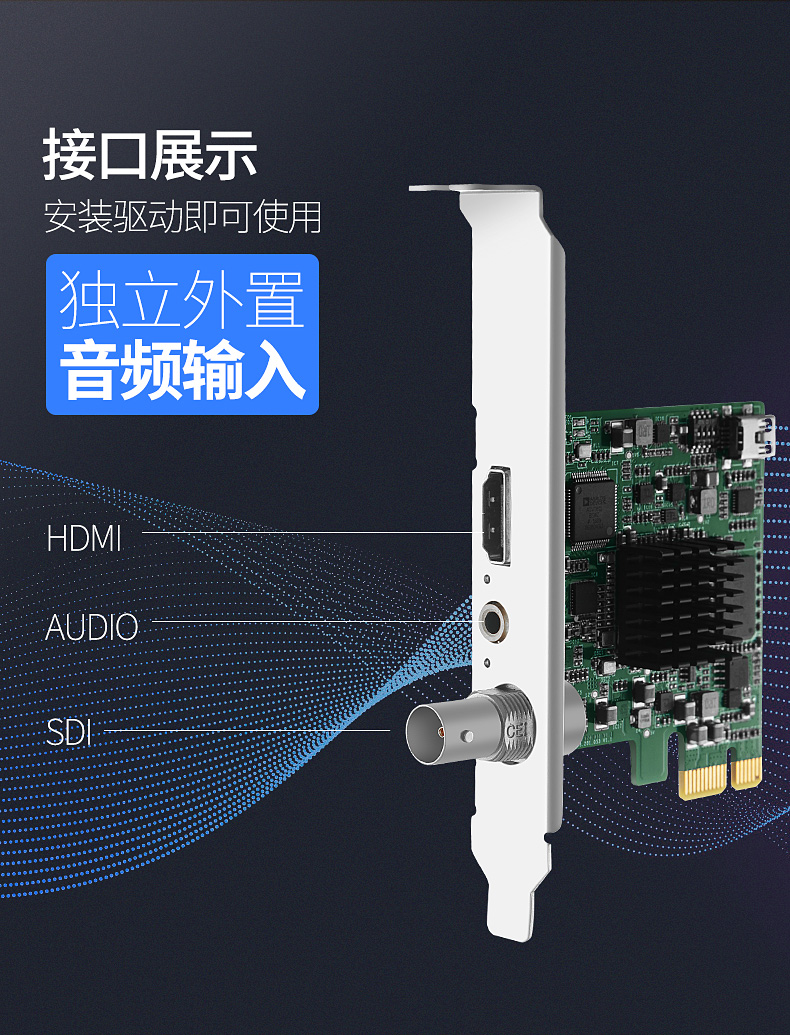

接口

视频输入:HDMI 1.4a,Type A,3G SDI,BNC

音频输入:2声道SDI嵌入音频,2声道HDMI嵌入音频,2声道模拟音频

计算机接口:PCI Express 1 lane,Gen2

最大采集分辨率:2048 x 1080 p25,1920 x 1200 p60 (#),1920 x 1080 p60

 最大录制分辨率:2048 x 1080 p25,1920 x 1200 p60 (#),1920 x 1080 p60(#:仅HDMI)


视频处理

输入信号源自动检测、自动切换,输入信号格式自动检测,亮度、对比度、色度、饱和度调整,隔行视频图像去交织,消除锯齿,画面翻转、镜像,画面裁剪

同时输出多个可以独立设置的视频流,输出视频的色彩空间、分辨率、帧率可设置


编码方式

无压缩采集,软件编码SDK 支持 mpg、mp4、avi、asf、flv、wmv、ts 等多种软件编码文件格式


驱动、开发包

Windows WDM 驱动 ,AVStream 驱动(DirectShow)CaptureSDK 开发包,IOSDK 开发包,PlaySDK 开发包固件升级工具


应用软件

PopShow 导播软件,IdealCapture 采集软件 Amcap,Adobe Flash Media Live Encoder,Camtasia Studio,CyberLink PowerDirector,Edius,GraphEdit,Magix Video,MATLAB,MShow,OBS Classic,OBS Studio,PotPlayer,QuickTime Player,Real Producer Plus,Skype,StreamBox,StreamStar,VirtualDub,VLC,VMix,Windows Media Encoder,Wirecast,XSplit Broadcaster,XSplit Gamecaster,绘声绘影其他支持 DirectShow 采集设备的应用软件


操作系统

Windows XP / 7 / 8 /10 / Server(32位、64位)

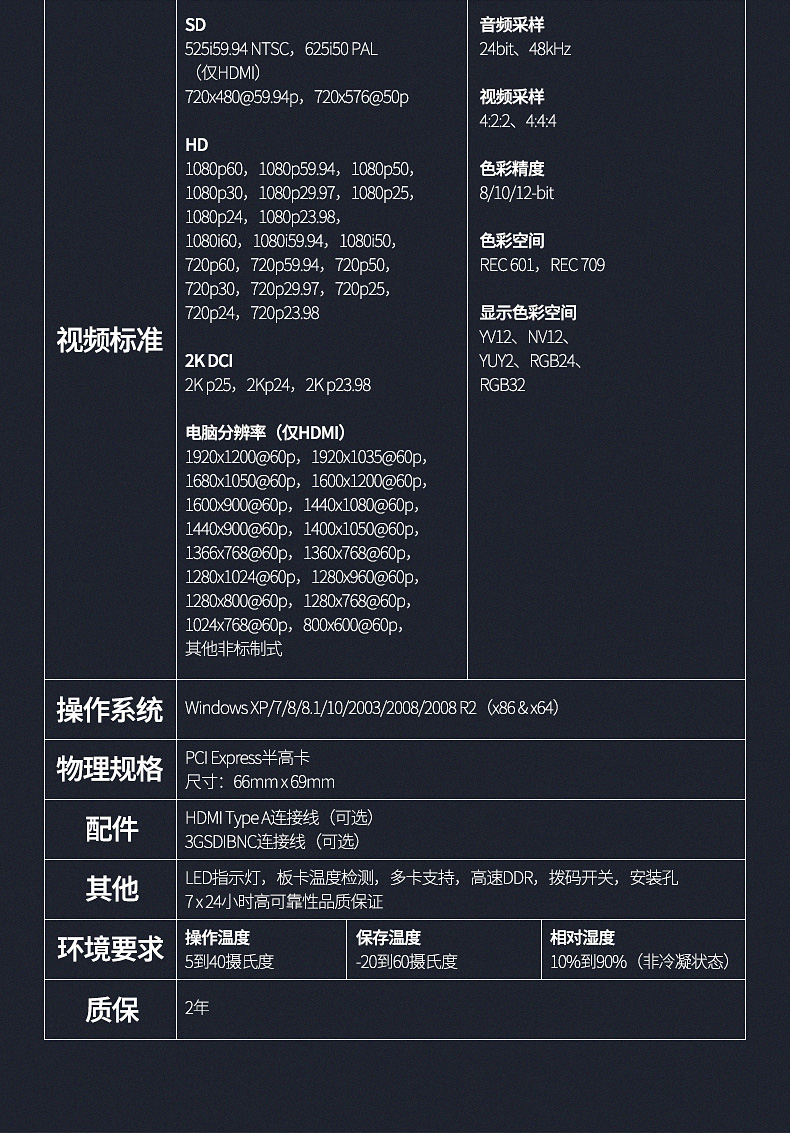

视音频格式

SD:525i59.94 NTSC,625i50 PAL(仅 HDMI、DVI、VGA)720x480@59.94p,720x576@50p

HD:1080p60,1080p59.94,1080p50,1080p30,1080p29.97,1080p25,1080p24,1080p23.98,1080i60,1080i59.94,1080i50,720p60,720p59.94,720p50,720p30,720p29.97,720p25,720p24,720p23.98

2K: DCI

2K: p25,2K p24,2K p23.98


电脑分辨率(仅 HDMI、DVI、VGA

1920x1200@60p,1920x1035@60p,1680x1050@60p,1600x1200@60p,1600x900@60p,1440x1080@60p,1440x900@60p,1400x1050@60p,

1366x768@60p,1360x768@60p,1280x1024@60p,1280x960@60p,1280x800@60p,1280x768@60p,1024x768@60p,800x600@60p,

其他非标制式


音频采样

24bit、48kHz


视频采样

4:2:2、4:4:4


色彩精度

8/10/12-bit


色彩空间

REC 601,REC 709


显示色彩空间

YV12、NV12、

YUY2、RGB24、

RGB32


其他

LED 指示灯,板卡温度检测多卡支持,拨码开关高速 DDR,安装孔7 x 24小时高可靠性品质保证


环境要求

操作温度:5到40摄氏度

保存温度:-20到60摄氏度

相对湿度:10%到90%(非冷凝状态)

质保:2年


物理规格

PCI Express半高卡尺寸:66mm x 69mm


配件

HDMI Type A连接线(可选)3G SDI BNC连接线(可选)
